【非破壊検査UT】文系・ITエンジニアがハマる「音速と波長」の沼。物理アレルギーを克服する「5.9mm」の絶対法則

「AWSのソリューションアーキテクト試験ならまだしも、まさかこの歳になって『物理の公式』とガチで格闘することになるとは…」

Table of Contents

この記事はこんな人向けです

IT業界から製造・検査業界へ転身し、UT（超音波探傷）の資格取得を目指している人
「周波数を上げると、音速も速くなる」と勘違いしている人
テキストに出てくる 10^-6 の計算を見た瞬間、ページを閉じそうになった人

はじめに：文系エンジニアがぶつかる「物理の壁」

こんにちは。普段はPythonを書いたり、自宅でDockerコンテナを立ち上げたりしている「polepolelife」管理人です。

IT業界から実業の世界、特に非破壊検査（NDT）というディープな技術分野に興味を持ち始めた時、多くの人が最初にぶつかる壁があります。それが「超音波の基礎理論」です。

私も意気揚々とテキストを開いたのですが、最初の物理のページで高校時代の記憶が遠のくのを感じました。特にこの公式です。

C ＝ f × λ

（音速＝周波数 × 波長）

たった3つの変数。シンプルですよね？
でも、この関係性が私の「ITエンジニアとしての直感」とあまりにも食い違っていて、理解するのに苦労しました。

「周波数を上げれば、音速も速くなるんじゃないの？」
「マイクロ秒って、具体的にどれくらいの距離なの？」

もしあなたが今、テキストの図を見つめながら同じ疑問を抱いているなら、この記事はあなたのためのものです。
今日は、教科書の無機質な数式を、私たちがイメージできる「実感」へと翻訳していきます。

直感を裏切る公式「C ＝ fλ」の正体

まず、多くの初学者が陥る最大の勘違いから解消しましょう。
超音波の基本公式 C ＝ fλ を見たとき、数学的に考えるとこう思ってしまいがちです。

誤解：「f（周波数）を大きくすれば、右辺が大きくなるから、左辺の C（音速）も速くなるはずだ！」

例えば、PCのCPUクロック周波数やWi-Fiの帯域など、「周波数が高い＝高速・高性能」というイメージがIT系にはあります。だからこそ、「高周波の超音波は、低周波よりも速くターゲットに到達する」と誤解しやすいのです。

しかし、物理の世界ではこれが完全に間違いとなります。

音速 C は「誰」が決めるのか？

結論から言うと、音速 C を決める決定権を持っているのは、周波数（探傷器のダイヤル）ではなく、「伝搬する物質（媒質）」の方です。

音が進むスピードは、その物質が「どれくらい硬いか」「どれくらい重いか（密度）」によって厳格に固定されています。

空気の中： 約 340 m/s
水の中： 約 1,500 m/s
鋼（鉄）の中： 約 5,900 m/s（縦波の場合）

私たちが探傷器の設定で周波数を 2MHz にしようが 5MHz にしようが、検査対象が「鉄」である限り、音速は絶対に 5,900 m/s から変わりません。

つまり、この公式 C ＝ f × λ において、C は計算して出す「答え」ではなく、最初から決まっている「定数（コンスタント）」なのです。

視覚的アプローチ「歩く人」の法則

では、スピード（C）が固定されている状態で、周波数（f）を変えると何が起きるのでしょうか？
ここで、数式を忘れて「人間が歩く姿」をイメージしてください。

ここに、「常に一定のスピードで歩くようプログラムされた人」がいます。

進むスピード (C)： 一定（例えば時速 4km）
足の回転数 (f)： 1分間に何歩あるくか（ピッチ）
歩幅 (λ)： 1歩の大きさ

この状態で、無理やり「足の回転数（周波数）」を上げさせてみましょう。
「はい、もっと足を小刻みに動かして！でも、進むスピードは絶対に変えないで！」

そう命令されたら、どうなりますか？
回転数を上げて、なおかつスピードを維持するためには、「歩幅を小さくする（チョコチョコ歩きにする）」しかありませんよね。

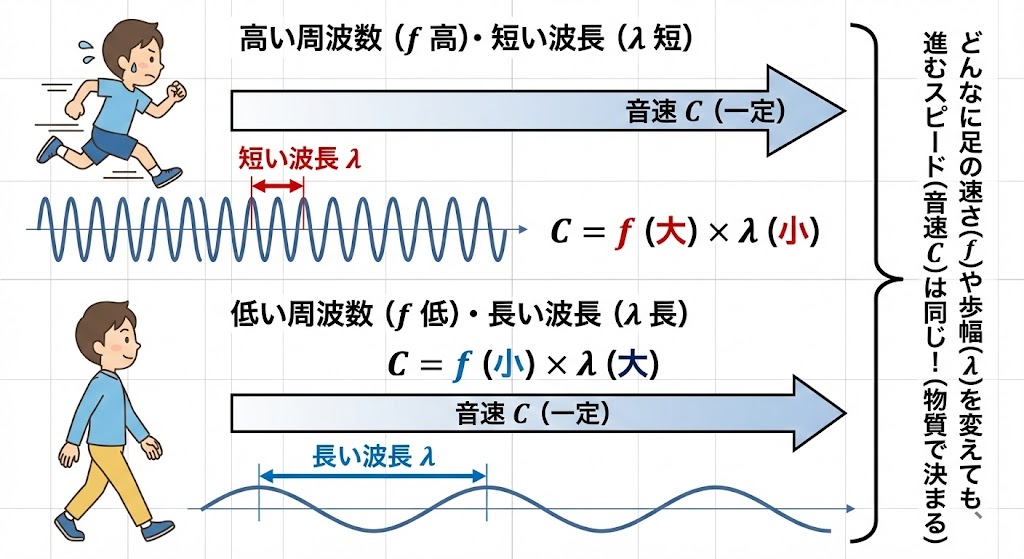

周波数と波長の関係を示す、歩く人のイラスト — 周波数（足の回転）を上げると、波長（歩幅）は短くなる

シーソーの関係性

これこそが、超音波における周波数と波長の関係です。

周波数を高くする（f アップ）
→ 1秒間に詰め込む波の数が増える
→ つじつまを合わせるために、波長が短くなる（λ ダウン）
周波数を低くする（f ダウン）
→ 1秒間の波の数が減る
→ つじつまを合わせるために、波長が長くなる（λ アップ）

テキストの波形図を見るとごちゃごちゃして難しそうに見えますが、要は「速さが決まっているなら、細かく刻めば1つ分は短くなる」という、ごく当たり前のことを言っているだけなのです。

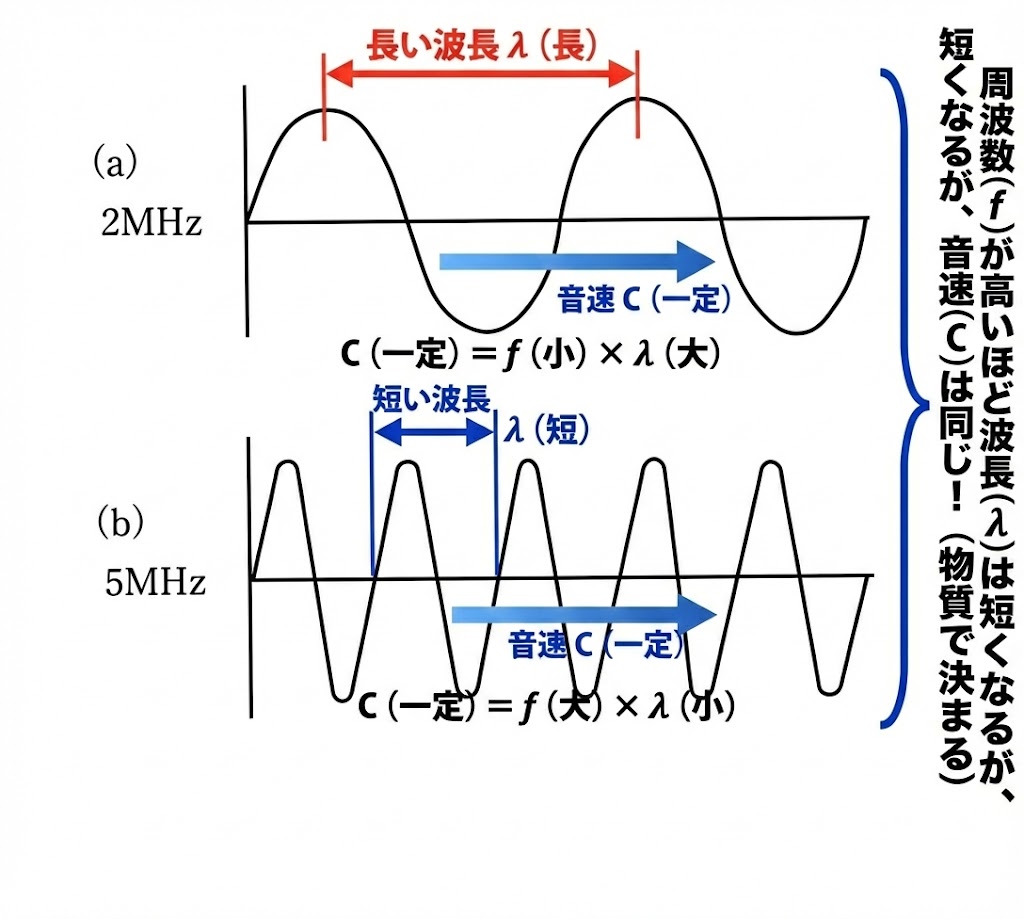

2MHzと5MHzの波長の比較図 — 同じ距離を進むとき、周波数が高い（下）ほうが波の山谷が詰まっている＝波長が短い

魔の単位「マイクロ秒」を攻略する

概念がわかったところで、次は実務的な「計算」の壁を突破しましょう。
日本非破壊検査協会（JSNDI）が実施する試験では、必ずと言っていいほど以下の計算問題が出題されます。

問：「鋼中の縦波音速は 5,900 m/s である。1 μs（マイクロ秒）間に伝搬する距離は何 mm か？」

文系出身者や、久しく数学から離れていた人を絶望させるのが、この「単位の変換」です。
メートル（m）、ミリ（mm）、マイクロ秒（μs）、10のマイナス6乗…。

Pythonで書くとこんな感じですが…

真面目に計算しようとすると、こんな感じになります。我々ITエンジニアっぽくコードで書いてみましょう。

# 音速 (m/s)
velocity_m_s = 5900

# 時間 (マイクロ秒) -> 秒に変換 (1マイクロ秒 = 1e-6秒)
time_micro_s = 1
time_s = time_micro_s * 10**-6

# 距離 (メートル) = 速さ × 時間
distance_m = velocity_m_s * time_s

# 距離 (ミリメートル) に変換
distance_mm = distance_m * 1000

print(f"答え: {distance_mm} mm")

…いや、試験会場にPythonは持ち込めません。手計算でゼロの数を数えていたら、日が暮れてしまいます。

現場のエンジニアが使う「魔法のショートカット」

実は、現場の検査員や試験の合格者は、いちいちこんな計算をしていません。「魔法の法則」を使っています。

「秒速（m/s）の数字の、小数点を左に3つズラせば、
それがそのままマイクロ秒あたりの距離（mm）になる」

騙されたと思ってやってみましょう。

音速： 5,900 m/s
小数点の位置： 5900.0
左に3つ移動： 5.900

答えは 5.9 mm です。これだけです。

【5900から5.9を導く計算プロセス】

5900m/sの小数点を左にずらして5.9mmにする図解 — 面倒な単位変換は不要。小数点を動かすだけでOK。

この「5.9」という数字は、超音波探傷において「円周率の 3.14」と同じくらい頻出する定数です。
試験中に電卓を叩くのではなく、「鋼の縦波＝1マイクロ秒で5.9ミリ進む」と暗記してしまいましょう。

これがわかれば、「じゃあ10マイクロ秒後は？」と聞かれても「59 mm！」と即答できるようになります。

なぜ「波長」を短くする必要があるのか？

ここまでの話で、「周波数を高くすれば、波長が短くなる」ことはわかりました。
では、なぜわざわざ高い周波数を使って、波長を短くする必要があるのでしょうか？

ここに、超音波探傷の核心があります。
それを理解するために、「川の流れと岩」を想像してください。

川の岩（キズ）を見つけるには？

パターンA：波長＞キズ（波が大きい場合）
川に大きなうねり（長い波長）が発生しています。そこに、小さな岩（小さなキズ）が沈んでいます。
大きな波は、小さな岩があっても影響を受けず、岩を乗り越えたり、回り込んだりして、そのまま下流へ流れていきます。
これでは、波が跳ね返ってこないので、観測者は「そこに岩があること」に気づけません。

パターンB：波長＜キズ（波が細かい場合）
今度は、水面に細かくて鋭いさざ波（短い波長）が立っています。
この細かい波が岩にぶつかると、波は岩に遮られ、反射して戻ってきます。
観測者は「お、波が跳ね返ってきたぞ。あそこに何かあるな」とキズを発見できます。
