はじめに：超音波探傷の「物理の壁」にぶつかっていませんか？
「これから非破壊検査（NDI）の資格を取りたい！」「UTレベル2の勉強を始めた！」と意気込んだものの、教科書を開いた瞬間にそっと閉じた経験はありませんか？
「音響インピーダンス」「指向角」「拡散損失」……。
漢字と数式のオンパレードで、現場の実務とはかけ離れた物理の世界に頭を抱えてしまう人は非常に多いです。私自身も最初は「これ、本当に現場で使うの？」と疑心暗鬼になりながら計算式を覚えた記憶があります。
この記事はこんな人向けです
- UT（超音波探傷試験）の勉強を始めたばかりの初心者
- 「音響インピーダンス」という言葉を聞くだけで眠くなる人
- 数式ではなく「イメージ」で物理現象を理解したい人
今回は、教科書の「難解な図と数式」が実際に何を言おうとしているのか、現場のイメージと結びつけながら、徹底的にわかりやすく解説します。
音の広がりと「見えないエリア」
超音波は、探触子（センサー）から発射された直後、少し不思議な動きをします。
近距離音場（きんきょりおんじょう）とは？
探触子の振動面から出た音波は、すぐ近くではお互いに干渉し合い、音の強さが強くなったり弱くなったりして安定しません。この 「音が荒れていて検査に使えない範囲」 を近距離音場と呼びます。
💡 わかりやすいイメージ
懐中電灯を壁にピタッとくっつけると、光の形がムラになってよくわからないですよね？ 少し離すと綺麗な丸い光になります。あの「近すぎてよくわからない距離」のことです。

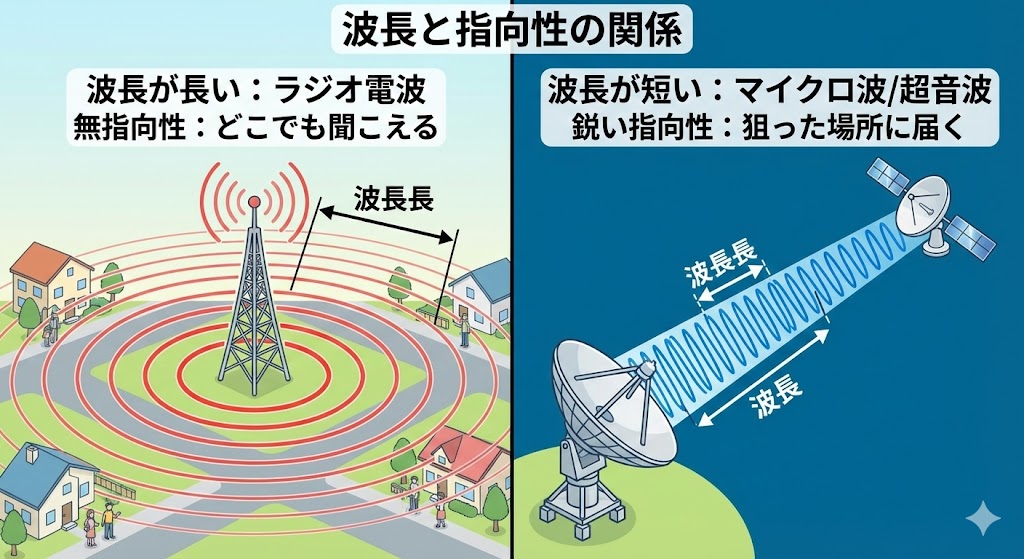

パラボラアンテナと指向性の話
教科書によくある「波長が長いと無指向性、短いと鋭い指向性（パラボラアンテナが必要）」という記述。これはどういうことでしょうか？
- ラジオ電波（波長が長い）： アンテナから全方向に広がります。だからどこにいてもラジオは聞こえます。
- マイクロ波・超音波（波長が短い）： 光のように「真っ直ぐ」進もうとする力が強くなります。
波長が短い（周波数が高い）超音波は、まるでパラボラアンテナを使ったビームのように、狙った方向に鋭く飛んでいく性質を持っています。だからこそ、特定の場所にある「きず」を狙い撃ちできるのです。
「指向角」と「拡散損失」
音が進んでいくと、どうしてもエネルギーは弱まっていきます。これには大きく2つの理由があります。
指向角（しこうかく）とは？
超音波ビームは完全に真っ直ぐではなく、距離が遠くなるにつれて少しずつ扇状に広がっていきます。この広がりの角度を指向角と呼びます。
「波長が短いと指向角が狭くなる」とは？
ここが試験によく出る重要なポイントです。
- 周波数が高い（波長が短い）
＝ ビームが広がらず、鋭く真っ直ぐ飛ぶ（指向角が小さい/狭い）。 - 周波数が低い（波長が長い）
＝ ビームがボワッと広がりやすい（指向角が大きい/広い）。
微細なきずを見つけたいときは、ビームが広がらない「高周波数（短い波長）」を使うのが有利です。

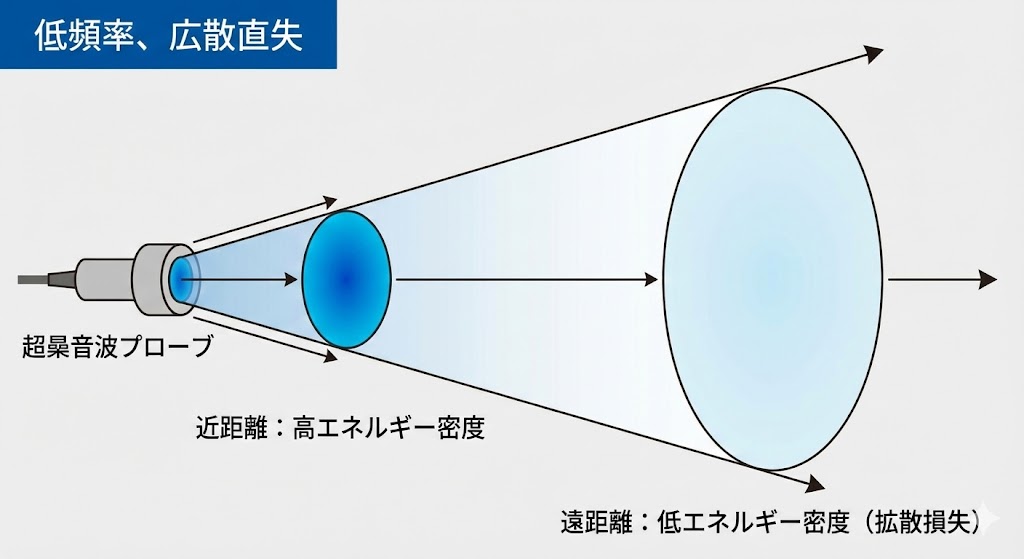

拡散損失（かくさんそんしつ）
ビームが広がると、その分、単位面積あたりのエネルギーは薄まってしまいます。
懐中電灯の光も、遠くの壁を照らすと光の輪が大きくなる代わりに、明るさは暗くなりますよね？ これと同じで、ビームが広がることで音圧（音の強さ）が低下することを拡散損失といいます。
エコーの正体を探る

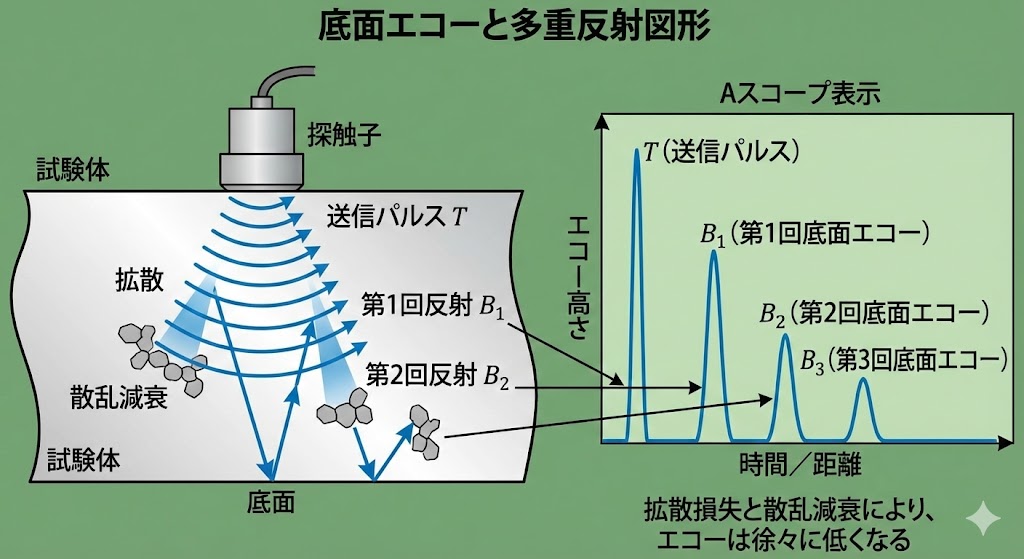

底面エコー（Bエコー）
試験体（鉄板など）の上から超音波を入れると、底まで届いて跳ね返ってきます。この底面で反射して戻ってきた信号を底面エコーと呼びます。
画面上では、送信パルス（T）の次に現れる高い山（B₁）として表示されます。
多重反射図形
底面で跳ね返った音は、探触子のところまで戻ってきますが、そこで止まらずに「探触子⇔底面」の間を何度も往復します。
- 1回目の反射：B₁
- 2回目の反射：B₂
- 3回目の反射：B₃
このように、何度も反射を繰り返して、だんだん山が低くなっていく様子を示した図形を多重反射図形といいます。
山がだんだん低くなるのは、進む距離が長くなることで先ほどの「拡散損失」や、材料内部での「散乱減衰（霧の中で光が弱まるような現象）」が起こるからです。
なぜ音は跳ね返るのか？（最重要）
ここから少し計算の話になりますが、UTの核心部分です。
なぜ、超音波は「きず」や「底面」で跳ね返るのでしょうか？ それは「音の通りやすさ」が違う物質にぶつかるからです。

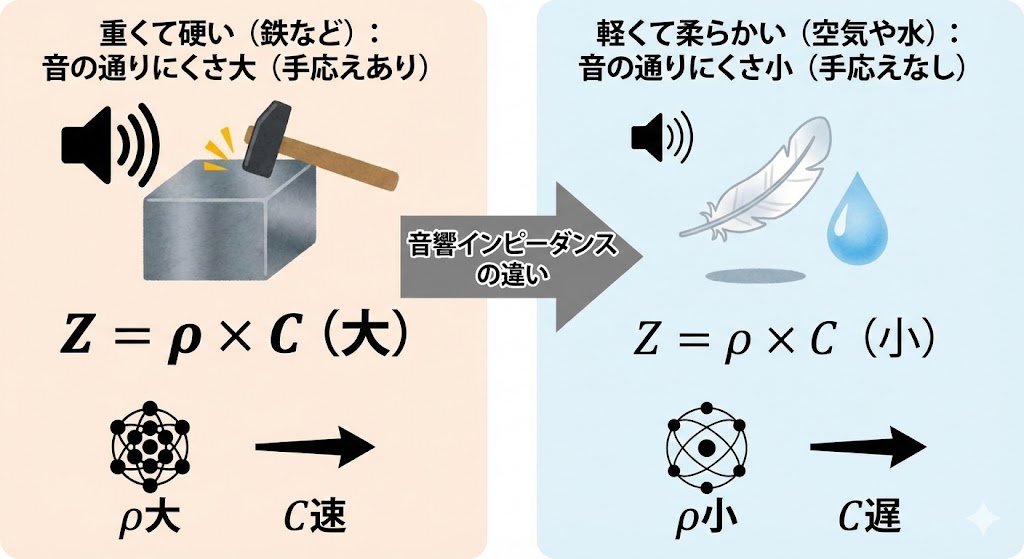

音響インピーダンス Z とは？
「音の通りにくさ（手応え）」を表す値です。以下の式で決まります。
Z ＝ ρ × C
Z：音響インピーダンス
ρ (ロー)：媒質の密度
C：音速
重くて硬いもの（鉄など）は Z が大きく、軽くて柔らかいもの（空気や水）は Z が小さくなります。
音圧反射率（おんあつはんしゃりつ） r
異なる2つの物質（媒質1と媒質2）の境界で、どれくらい音が跳ね返るかを表す割合です。
r ＝ (Z₂ － Z₁) ÷ (Z₂ ＋ Z₁)
r：音圧反射率
Z₁：第1媒質（入射側）
Z₂：第2媒質（反射側）
この式は、「2つの物質の Z の差」を「Z の和」で割ったものです。難しく考えず、以下の3パターンで理解しましょう。
パターンA：鋼から空気へ（Z の差がめちゃくちゃ大きい）
鋼（Z大）の中にいる音が、空気（Z極小）にぶつかる場合。式に当てはめると、差が大きすぎて r はほぼ「1（100%）」 になります。
→ 結論：空気との境界では、超音波はほぼ全反射して戻ってきます。 だから、きず（空気の隙間）が見つかるのです。
パターンB：鋼から水へ（Z の差がそこそこ大きい）
探傷するとき、油や水を塗りますよね？ 鋼と水でも Z に差はありますが、空気ほどではありません。計算すると 反射率は約94% くらいになります。
→ 結論：ほとんど反射するけど、数%は水の中に音が漏れていきます（通過します）。
パターンC：同じ物質同士（Z の差がゼロ）
もし Z₁ と Z₂ が同じなら、分子（Z₂ – Z₁）がゼロになります。
→ 結論：反射率は0%。音は反射せず、すべてそのまま通り抜けます。
参考：動画で学ぶ超音波探傷
文章だけではイメージしにくい部分は、動画で見ると一発で分かります。以下の動画は、基礎原理について非常にわかりやすく解説されています。
また、より詳細な公式情報や講習会については、日本非破壊検査協会（JSNDI）の公式サイトも確認しておきましょう。
最後に
長くなりましたが、今回のポイントを整理します。
- 音は近いと荒れる（近距離音場）、遠いと広がる（拡散損失）。
- 波長が短いほど、ビームは鋭くなる（指向角が狭い）。
- 「重さ×速さ（インピーダンス）」が違うものにぶつかると、音は跳ね返る。
- その差が大きい（鉄と空気）ほど、強烈に跳ね返る。
公式 r ＝ (Z₂ － Z₁) ÷ (Z₂ ＋ Z₁) は、単なる暗記項目ではなく、「なぜ空気が混入すると検査できないのか？」「なぜカプラント（接触媒質）が必要なのか？」を証明するための道具です。
まずはこのイメージを持って、もう一度教科書の図を眺めてみてください。きっと最初より意味が頭に入ってくるはずです！
